Cable de alimentación XLPE de 110 KV
Estándar: GB/T 11017,IEC 60840,AS/NZS 1429.2..., el tipo especial y la especificación se pueden personalizar según los requisitos del cliente.

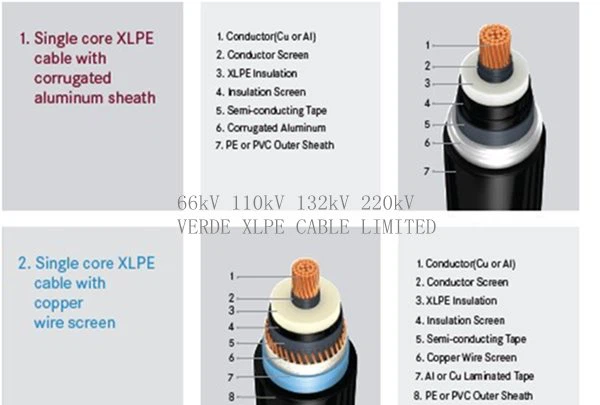

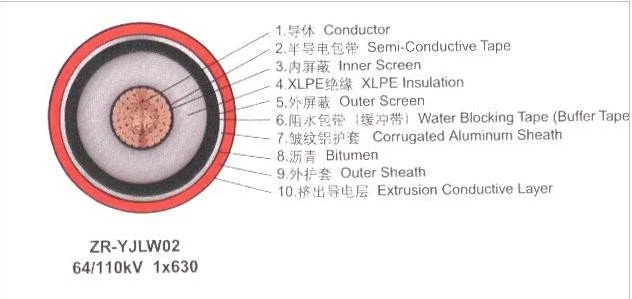

Construcción de cable XLPE de 110 KV:
conductor:
el conductor del cable puede estar hecho de cobre o aluminio, depende de los requisitos del cliente o de la capacidad de carga actual. Construcciones de conductores disponibles que incluyen: conductores sólidos redondos de hasta 1600 mm²; conductores compactados trenzados circulares hasta 1200 mm²; Conductores compactos trenzados de forma ovalada hasta 800 mm² para cables de presión de gas (OM) externos.
Pantalla conductora:
Se aplica una capa extruida de compuesto reticulado semiconductor sobre el conductor y debe cubrir la superficie por completo.
Aislamiento del cable XLPE 110KV:
compuesto de polietileno reticulado XLPE.
Pantalla de aislamiento:
Se aplica una capa extruida de compuesto reticulado semiconductor sobre el aislamiento.
Capa semiconductora:
La capa metálica puede aplicarse colectivamente sobre el conjunto de núcleo. La pantalla metálica consistirá en cintas de cobre o una capa concéntrica de alambres de cobre o una combinación de cintas y alambres.
Vaina interior/Vaina separada:
Funda interior de cinta de aluminio corrugado
Chaqueta: PVC o PE
Capa exterior: capa conductora capa de grafito
Escribe un nombre:
YJLW02: cubierta interior de aluminio corrugado, cubierta de PVC
YJLW03: cubierta interior de aluminio corrugado, cubierta de PE
Embalaje:
Tambor de madera de acero, o todo el tambor de acero
Lista de datos técnicos para el cable de alimentación XLPE HV de 64/110 KV
Sección transversal nominal del conductor mm² | Diámetro del conductor | Espesor del aislamiento mm | espesor de la cubierta de aluminio corrugado mm | Espesor de la cubierta mm | Aprox. diámetro total del cable mm | Aprox. peso del cable kg/km | |||
milímetro | cobre | AI | |||||||
revestido de PVC | PE revestido | revestido de PVC | PE revestido | ||||||
240 | 18.4 | 19 | 2 | 4 | 84.8 | 7694.5 | 7227 | 6230.9 | 5763.4 |
300 | 20.6 | 18.5 | 2 | 4 | 87.6 | 8433.3 | 7949.5 | 6594.3 | 6110.5 |
400 | 23.5 | 17.5 | 2 | 4 | 87.7 | 9160.7 | 8676.3 | 6794 | 6309.6 |
500 | 26.6 | 17 | 2 | 4 | 89.7 | 10271.3 | 9775.3 | 7247 | 6751 |
630 | 30 | 16.5 | 2 | 4.5 | 92.8 | 11897.1 | 11322.7 | 7999.3 | 7424.9 |
800 | 34 | 16 | 2 | 4.5 | 95.8 | 13713.6 | 13119.6 | 8716.7 | 8122.7 |
1000 | 38.5 | 16 | 2.3 | 4.5 | 103.4 | 16542.5 | 15898.5 | ||
1200 | 42.1 | 16 | 2.3 | 5 | 107.5 | 18532.3 | 17791.3 | ||
1400 | 45.5 | 16 | 2.3 | 5 | 111.4 | 20704.7 | 19935.1 | ||
1600 | 48.7 | 16 | 2.3 | 5 | 114.4 | 22755.7 | 31094.2 | ||
