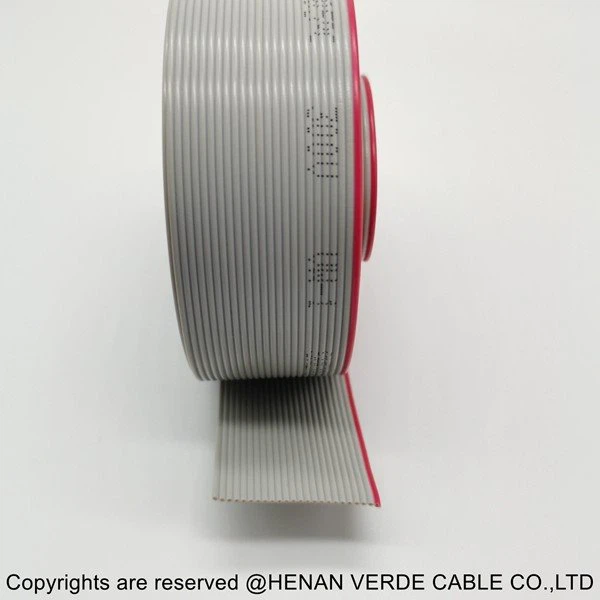

Descripción del cable de señal plana:
Conductor de cobre estañado ROHS REACH material de aislamiento PVC aislado gris con cable de señal plana de borde rojo
Aplicación de cable de señal plana:
El cable de señal plana es adecuado para su uso como cable de transmisión de señal de datos entre las partes móviles y la placa principal, la placa a placa y el equipo eléctrico miniaturizado. En la actualidad, es ampliamente utilizado en la conexión entre el cabezal de impresión de varias impresoras y la placa principal, como computadora, placa de circuito, arnés.
Estructura del cable de cinta plana:
Conductor: cobre estañado
Aislamiento: PVC Rohs REACH medio ambiente
Forma: plana
Número de núcleo del conductor: 8, 9, 10, 12, 14, 15, 16, 20, 24, 26, 30, 34, 40, 50, 60, 64
Tamaño: AWG28 AWG26 AWG24 AWG30 AWG22
Color: Gris con negro, gris con borde rojo, el color se puede personalizar de acuerdo con el requisito del cliente.
Datos técnicos del cable de señal plana:
Tensión nominal: 300V
Temperatura máxima de uso: 105°C
Resistencia máxima del conductor a 20 °C: 25Ω/km
Estándar: UL 2651 Estilo o Personalizar según el estándar especial requerido por los clientes
Embalaje: 152.5m / rollo o 305 metros por rollo
Dibujo para cable de cinta plana de 28 awg
Parámetro técnico Especificación para cable de señal plana calibre 28awg:
Estilo UL | Temperatura máxima de uso | Tensión máxima de funcionamiento | Número de conductores | Tamaño del conductor | Diámetro exterior acabado | ||
Tamaño | Número de alambre de cobre/diámetro del cable | Espesor mm±0,05 | Ancho mm±0,2 | ||||
AWG | No./mm±0,05 | ||||||
2651 | 105°C | 300V | 8 | 28 | 7/0.127 | 0.90 | 10.16 |
9 | 28 | 7/0.127 | 0.90 | 11.43 | |||
10 | 28 | 7/0.127 | 0.90 | 12.70 | |||
12 | 28 | 7/0.127 | 0.90 | 15.24 | |||
14 | 28 | 7/0.127 | 0.90 | 17.78 | |||
16 | 28 | 7/0.127 | 0.90 | 20.32 | |||
20 | 28 | 7/0.127 | 0.90 | 25.40 | |||
26 | 28 | 7/0.127 | 0.90 | 33.02 | |||
30 | 28 | 7/0.127 | 0.90 | 38.10 | |||
34 | 28 | 7/0.127 | 0.90 | 43.18 | |||
40 | 28 | 7/0.127 | 0.90 | 50.80 | |||
50 | 28 | 7/0.127 | 0.90 | 63.50 | |||
60 | 28 | 7/0.127 | 0.90 | 76.20 | |||
64 | 28 | 7/0.127 | 0.90 | 81.28 | |||
Además del cable plano de 28awg, otras especificaciones que a menudo producimos incluyen: 26awg, 24awg, 22awg,
Característica del cable de señal plana:
1. Tamaño pequeño y peso ligero, es la única solución para cumplir con los requisitos de miniaturización y móviles de la
equipo;
2. Se puede mover, doblar y torcer sin dañar los cables, y puede cumplir con diferentes formas y paquetes especiales tamaños;
3. El cable gris tiene excelentes propiedades eléctricas, propiedades dieléctricas y resistencia al calor;
4. El cable gris tiene una mayor confiabilidad y calidad de ensamblaje.
Forma de embalaje para cable de señal plana
Vista de nuestra fábrica:
